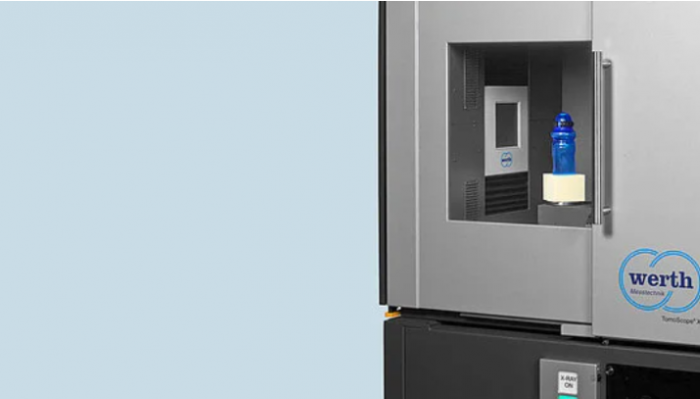

Flexible volume cut for inspection and measurement

ยี่ห้อ : Werth

การตรวจสอบและการวัดผลแบบ 3D ด้วยคุณภาพระดับใหม่

ด้วยฟังก์ชันใหม่ WinWerth® Flexible Volume Cut การตัดขวางแบบทรงกระบอกสามารถนำมาใช้วิเคราะห์รูปทรงเรขาคณิตที่ซับซ้อน เช่น เกลียว ซีล หรือรอยเชื่อม ได้โดยตรงภายในปริมาตร CT แบบอัตโนมัติเต็มรูปแบบ

Volume Section Sensor ของ Werth ได้เปิดโอกาสให้สามารถประมวลผลภาพคอนทัวร์ในทุกระนาบตัดของปริมาตร CT ได้มาหลายปีแล้ว ซึ่งช่วยให้สามารถตรวจจับการเปลี่ยนแปลงของวัสดุได้อย่างแม่นยำ โดยเฉพาะในชิ้นงานที่ประกอบด้วยวัสดุหลายชนิด นอกจากนี้ยังสามารถกรองภาพและจับคอนทัวร์ที่จุดเปลี่ยนวัสดุได้ในระดับความละเอียดต่ำกว่าขนาด voxel โดยคอนทัวร์ที่วัดได้จะประกอบด้วยจุดที่ต่อเนื่องกันหลายจุด ซึ่งข้อมูลเกี่ยวกับความสัมพันธ์ของจุดเหล่านี้จะถูกเก็บไว้และสามารถนำไปใช้ร่วมกับฟิลเตอร์คอนทัวร์ที่ได้รับการพิสูจน์แล้วในขั้นตอนถัดไป

นอกเหนือจากการตัดปริมาตรแบบระนาบเรียบ ขณะนี้ยังสามารถตัดปริมาตรแบบทรงกระบอกได้อีกด้วย โดยพื้นที่ฐานของทรงกระบอกไม่จำกัดเฉพาะรูปวงกลม แต่สามารถกำหนดเป็นรูปทรงใดก็ได้ การกำหนดทรงกระบอกตัดจะอ้างอิงจากคอนทัวร์ของพื้นผิวฐาน ความสูง และทิศทาง ซึ่งสามารถระบุได้จากการวัดด้วยการเลือกแผ่นภาพ การแบ่งส่วน หรือการใช้โมเดล CAD ขนาดของพื้นผิวฐานสามารถปรับเปลี่ยนได้ภายหลัง ผลลัพธ์ที่ได้คือภาพ 3D ของพื้นผิวที่ถูกตัด และภาพ 2D ที่แสดงพื้นผิวของทรงกระบอกในรูปแบบคลี่ออก

เช่นเดียวกับวิธีการวัดทั้งหมดของ Werth กระบวนการใหม่นี้ได้ถูกรวมเข้ากับซอฟต์แวร์วัดผล WinWerth® อย่างสมบูรณ์ และสามารถนำไปใช้ในกระบวนการวัดแบบอัตโนมัติสำหรับการผลิตจำนวนมาก ตัวอย่างการใช้งาน ได้แก่ การวัดเกลียวของฝาขวดเพื่อหามุมนำและระยะห่าง หรือการตัดขวางแบบอิสระผ่านตัวเรือนปั๊มน้ำเพื่อวิเคราะห์รอยเชื่อม ระยะช่องว่าง และความพอดีของซีล

หากคุณต้องการปรับข้อความให้เหมาะกับสื่อเฉพาะ เช่น แคตตาล็อก เว็บไซต์ หรือเอกสาร onboarding ผมสามารถช่วยปรับโทนภาษาให้เหมาะกับกลุ่มเป้าหมายได้ครับ หรือหากต้องการเวอร์ชันภาษาอังกฤษที่เรียบเรียงใหม่ให้กระชับและชัดเจนขึ้นสำหรับการแปลกลับ ก็ยินดีช่วยเช่นกันครับ

ภาพตัดปริมาตรผ่านเกลียวฝาขวดในรูปแบบ 3 มิติ (ด้านซ้าย) และ 2 มิติ
