ScopeCheck® FB

ยี่ห้อ : Werth

✅ จุดเด่น

ระบบหลายเซนเซอร์ที่ผสานการทำงานอย่างสมบูรณ์แบบ สำหรับพื้นที่การผลิตและห้องการวัด

เครื่องรุ่นนี้ผสานข้อดีของเครื่องวัดพิกัดแบบสัมผัสและแบบออปติคอลเข้าด้วยกันอย่างลงตัว
โครงสร้างฐานหินแกรนิตพร้อมคานยึดตายตัวให้คุณสมบัติการวัดที่ยอดเยี่ยม พร้อมความเร็วในการวัดสูง
ScopeCheck® FB มอบความลงตัวระหว่างความแม่นยำและช่วงการวัด พร้อมขนาดติดตั้งที่กะทัดรัดและน้ำหนักเบา
ด้วยแนวคิดแบบหลาย ram ที่ได้รับการพิสูจน์แล้ว การวัดแบบหลายเซนเซอร์สามารถทำได้โดยไม่มีข้อจำกัด
รองรับการติดตั้งแกนเซนเซอร์อิสระได้สูงสุดถึง 3 แกน (ram) เพื่อการเปลี่ยนเซนเซอร์ที่รวดเร็ว และลดความเสี่ยงในการชนกันระหว่างเซนเซอร์กับชิ้นงาน

???? จุดเด่นเพิ่มเติม

สามารถเข้าถึงชิ้นงานได้จากทุกด้าน และช่วงการวัดไม่ถูกจำกัดโดยเซนเซอร์ที่ไม่ได้ใช้งาน
รองรับการวัดชิ้นงานที่มีน้ำหนักมาก โดยสามารถวางและวัดได้โดยตรงบนโต๊ะวัด เมื่อถอดแผ่นกระจกและชุดไฟส่องผ่านออก
เหมาะสำหรับการใช้งานใกล้สายการผลิต ด้วยรางนำเชิงกลที่แข็งแรงและแม่นยำ แทนการใช้แบริ่งลม
วัดด้วยระบบออปติคอลได้อย่างแม่นยำและยืดหยุ่น ด้วยเลนส์ซูมแบบในตัว
หัววัดแบบแท่งเรียว (Slim stylus quill) ช่วยให้สามารถวัดรูปร่างที่ลึกภายในชิ้นงานได้โดยไม่เกิดการชน
สามารถติดตั้งแกนเซนเซอร์ที่สองและสามเพิ่มเติมได้ในภายหลัง เพื่อเพิ่มขีดความสามารถในการวัด

???? ข้อมูลทางเทคนิค

ประเภท:
เครื่องวัดพิกัดแบบหลายเซนเซอร์ 3D CNC พร้อมคานยึดตายตัว

ช่วงการวัด:

แกน X: 400 (530) มม. ถึง 2000 (2130) มม.
แกน Y: 500 มม. ถึง 1000 มม.
แกน Z: 350 มม. ถึง 1000 มม.

ความแม่นยำ:
ข้อผิดพลาดในการวัดความยาวที่ยอมรับได้สูงสุด: 1.5 ไมโครเมตร (µm)

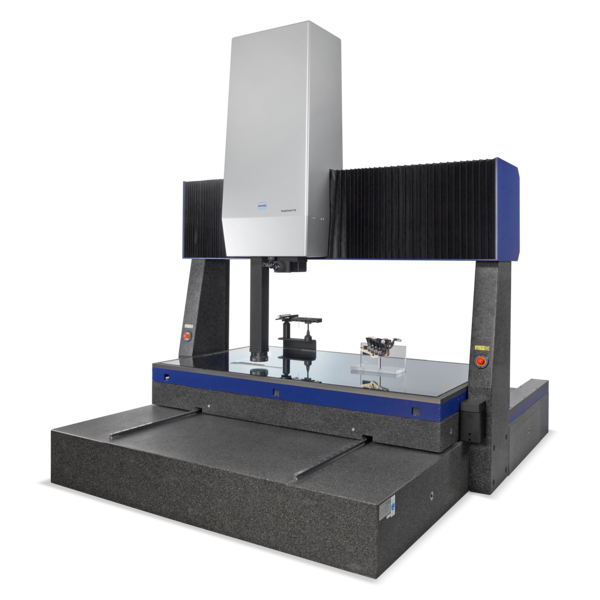

ภาพ: แผ่นกระจกและชุดไฟส่องผ่านสามารถถอดออกได้อย่างง่ายดา
