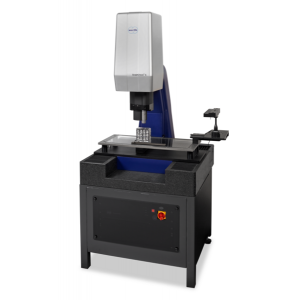

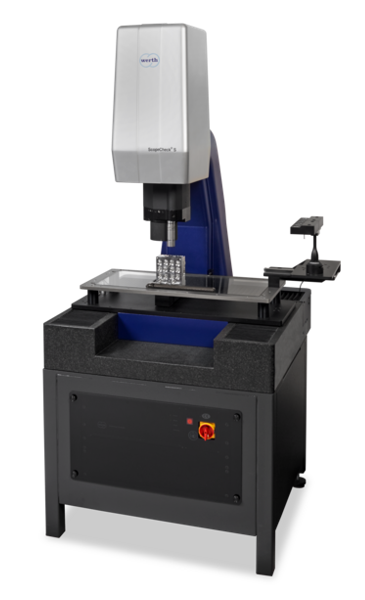

ScopeCheck® S

ยี่ห้อ : Werth

3D Multisensor CMM --- ScopeCheck S

คำอธิบาย:

เครื่องวัดพิกัดแบบหลายเซนเซอร์ (Multisensor Coordinate Measuring Machine) ถูกออกแบบมาเพื่อการวัดชิ้นงานขนาดเล็กที่ต้องการความแม่นยำสูง โดยผสานเทคโนโลยีการวัดหลายรูปแบบ เช่น การวัดด้วยภาพ, หัววัดแบบสัมผัส, และเลเซอร์ เพื่อให้ครอบคลุมทุกลักษณะของชิ้นงาน

คุณสมบัติเด่นทั่วไป:

เหมาะสำหรับชิ้นงานขนาดเล็กที่มีรายละเอียดซับซ้อน เช่น ชิ้นส่วนอิเล็กทรอนิกส์, แม่พิมพ์, หรือชิ้นงานทางการแพทย์
รองรับการวัดแบบไม่สัมผัสและแบบสัมผัสในเครื่องเดียว
ให้ผลการวัดที่แม่นยำและเชื่อถือได้ แม้ในพื้นที่ขนาดเล็กหรือมุมที่เข้าถึงยาก
สามารถใช้งานร่วมกับระบบ CAD และโปรแกรมควบคุมการวัดอัตโนมัติ

✅ จุดเด่น

ระบบการวัด 3D CNC ที่แข็งแรงทนทาน สำหรับใช้งานในพื้นที่ผลิตและห้องวัด

ScopeCheck® S เป็นเครื่องที่มีการออกแบบอย่างแข็งแรงเป็นพิเศษ โดยใช้วัสดุหินแกรนิตและคอนกรีตโพลิเมอร์ พร้อมรางนำและสเกลที่ได้รับการป้องกัน รวมถึงระบบชดเชยอุณหภูมิ จึงเหมาะอย่างยิ่งสำหรับการใช้งานใกล้สายการผลิต
เซนเซอร์ประมวลผลภาพของ Werth ที่รวมอยู่ในชุดพื้นฐาน ได้รับการออกแบบมาโดยเฉพาะสำหรับงานมิติวัด (Dimensional Metrology) และสามารถตรวจจับขอบ (Edge Finder) ได้อย่างแม่นยำ แม้ในสภาพแสงหรือความเปรียบต่างที่ยากต่อการตรวจจับ
มีเทคนิคการเปลี่ยนโฟกัสหลายรูปแบบที่ช่วยให้สามารถวัดแบบ 3D ด้วยระบบออปติคอลได้
เหมาะสำหรับการวัดชิ้นงานประเภทต่าง ๆ เช่น ชิ้นงานกลึง, ชิ้นงานกัด, พลาสติก, ชิ้นงานปั๊ม และชิ้นงานดัด

???? จุดเด่นเพิ่มเติม

ระบบเลนส์ซูมแบบมอเตอร์ในตัว ที่สามารถปรับกำลังขยายได้ตั้งแต่ 0.9x ถึง 4.3x หรือสามารถเปลี่ยนเลนส์ได้ตั้งแต่ 1x ถึง 100x ตามความต้องการ
เพิ่มความยืดหยุ่นในการใช้งาน ด้วยการติดตั้งเซนเซอร์เพิ่มเติม รวมถึงแกนหมุนหรือแกนหมุน/เอียง
ระบบประมวลผลภาพรูปร่าง (Contour Image Processing) สำหรับการวัดรูปร่างเรขาคณิตทั้งแบบปกติและแบบอิสระ โดยใช้แสงตกกระทบและแสงส่องผ่าน
ข้อผิดพลาดในการวัดความยาวและการตรวจจับ ได้รับการกำหนดตามมาตรฐาน ISO 10360

???? ข้อมูลทางเทคนิค

การออกแบบ:
เครื่องวัดพิกัดแบบหลายเซนเซอร์ 3D CNC พร้อมรางนำที่อยู่ในระนาบเดียวกัน

ช่วงการวัด:

แกน X: 300 มม. / 400 มม.
แกน Y: 200 มม.
แกน Z: 200 มม.

ความแม่นยำ:
ข้อผิดพลาดในการวัดความยาวที่ยอมรับได้สูงสุด: 1.5 ไมโครเมตร (µm)
