Werth Auto Focus

คุณสมบัติเด่น – การวัดระยะด้วยการเปลี่ยนโฟกัส โดยใช้ฮาร์ดแวร์ของเซนเซอร์ประมวลผลภาพ

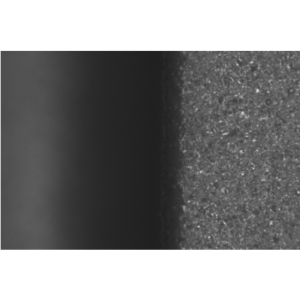

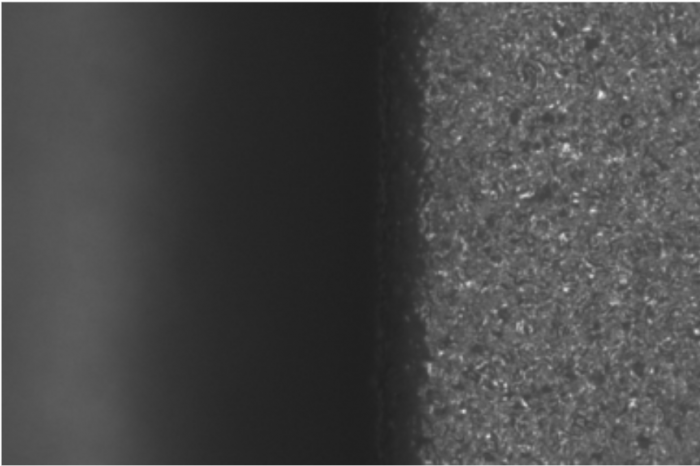

การวัดระยะดำเนินการโดยการเลื่อนเลนส์ตามแนวแกนแสง (Optical Axis) เพื่อประเมินความคมชัด (คอนทราสต์) ของภาพในแต่ละตำแหน่งอย่างต่อเนื่อง ค่าคอนทราสต์จะสูงสุดเมื่อระนาบของวัตถุตรงกับระนาบโฟกัส จากนั้นเซนเซอร์จะถูกจัดตำแหน่งตามค่าที่คำนวณได้ ความแม่นยำของกระบวนการนี้ขึ้นอยู่กับระยะชัดลึกของเลนส์เป็นหลัก

คุณสมบัติเพิ่มเติม

• การผสานระหว่างวิธีการวัดแบบไม่สัมผัสของระบบประมวลผลภาพและเซนเซอร์ออโต้โฟกัส ช่วยให้สามารถแก้ไขงานวัดสามมิติที่หลากหลายได้อย่างมีประสิทธิภาพ

ข้อมูลทางเทคนิค

• หลักการทำงานของเซนเซอร์: ออปติคัล-แกนตรง (Optical-axial) โดยใช้เทคนิคการเปลี่ยนโฟกัส (Focus Variation)
• ความแม่นยำ: ค่าความคลาดเคลื่อนในการวัดไม่เกิน 0.25 ไมโครเมตร
• การทำงาน: ด้วยฮาร์ดแวร์ของเซนเซอร์ประมวลผลภาพ (a) กล้อง, (b) ชุดเลนส์, (c) วัตถุที่ต้องการวัด และ (d) แสงผ่าน จะทำการจับภาพในตำแหน่งต่าง ๆ ตามแนวแกนแสง จากนั้นใช้การวิเคราะห์ความชันของคอนทราสต์เพื่อระบุระยะตำแหน่งของพื้นผิวชิ้นงาน
